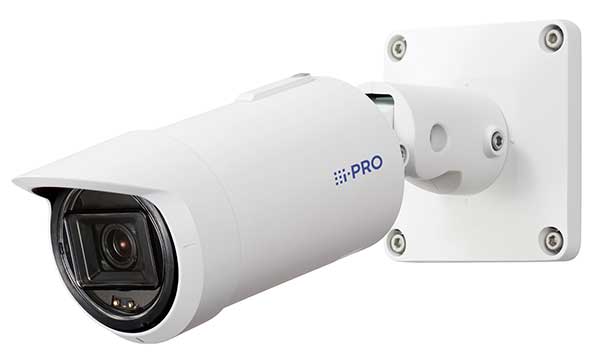

パナソニック i-PRO WV-S1536LDN ハウジング一体型AIカメラ 2MP 屋外対応(アナログ出力対応) [WV-S1536LDN]
パナソニック i-PRO WV-S1536LDN ハウジング一体型AIカメラ 2MP 屋外対応(アナログ出力対応)
[WV-S1536LDN]
販売価格: 105,100円(税込)
オープン価格
メーカー取り寄せ
商品詳細
メーカー：パナソニック（Panasonic）
ブランド：i-PRO（アイプロ）
品名：2MP(1080P) 屋外 ハウジング一体 AIカメラ アナログ出力対応モデル
品番：WV-S1536LDN（WVS1536LDN）
＜特長＞
・Sシリーズのアナログ出力対応モデルとして、2MP(1080P)に対応
・アナログ環境で運用中のシステムにおいて、IP環境への順次更新提案が可能
アナログカメラとアナログレコーダーで構築されたシステムの更新では、アナログ接続/IP接続の両方に対応した本モデルを採用することで、システムの順次更新が可能です。
・豊富なAIアプリケーション対応AIアプリケーションを自由に選択し、最大2つまで同時に使用可能です。
AIプロセッサー搭載により物体識別精度が向上（人・車）、当社従来品と比較して誤報を低減し、幅広い監視シーンで活用可能です。
・IP66およびIK10に準拠し、高い防水性と耐衝撃性を確保
| 屋内/屋外 | 屋外対応 |
|---|---|
| 電源 | DC12V、PoE(IEEE802.3af 準拠) |
| 消費電力 | DC12 V：710mA/約8.5 W、PoE DC 48 V：190mA/約9.1W (クラス 0機器) |
| 使用環境 | 使用温度範囲：-40℃〜+60℃※(電源投入時：-30℃〜+60℃) ※IR LED LIGHTを常時点灯して使用する場合、使用温度範囲の上限は+50℃です。 使用湿度範囲：10%〜100%(結露しないこと) |
| 保存環境 | 保存温度範囲：-30℃〜+60℃ 保存湿度範囲：10%〜95%以下(結露しないこと) |
| モニター出力(調整用) | VBS：1.0 V[p-p]/75Ω、コンポジット信号/ピンジャックNTSCもしくはPAL出力可能 (INITIAL SETボタンを短く押す(1秒以下)かまたはソフトウェアで変更) |
| モニター出力(監視用/調整用) | VBS：1.0 V[p-p]/75Ω、コンポジット信号/ピンジャックNTSCもしくはPALモニター用出力可能 (INITIAL SETボタンを短く押す(1秒以下)かまたはソフトウェアで変更) 同期方式：内部同期 解像度:水平500TV本以上(中心部)/垂直450TV本以上(中心部) ※監視用途でご使用の場合は以下の制限事項があります。 ・PAL出力に設定した場合は監視用には使用できません。 ・画像回転機能を「0°(Off)」「90°」設定時にはモニター出力は回転しません。 |
| 外部I/O端子 | ALARM IN1(アラーム入力1/白黒切換入力/自動時刻調整入力) 1端子 ALARM IN2(アラーム入力2/アラーム出力) 1端子 ALARM IN3(アラーム入力3/AUX出力) 1端子 |
| オーディオ入力 | [端子形状] φ3.5mmステレオミニジャック [マイク入力時] 使用可能マイク：プラグインパワー方式((感度:-48dB±3dB(0dB=1V/Pa、1kHz) 入力インピーダンス：約2kΩ 不平衡、供給電圧：2.5V±0.5V [ライン入力時] 入力レベル：約-10dBV |
| オーディオ出力 | - |
| 防水性 | IP66(IEC 60529/JIS C 0920)、Type4X(UL50E)、NEMA 4X準拠※ ※取扱説明書に従い設置工事が正しく行われ、かつ適切な防水処理が行われた場合のみ。 |
| 耐衝撃性 | IK10(IEC 62262) |
| 耐風速性条件 | 風速40m/s以下 |

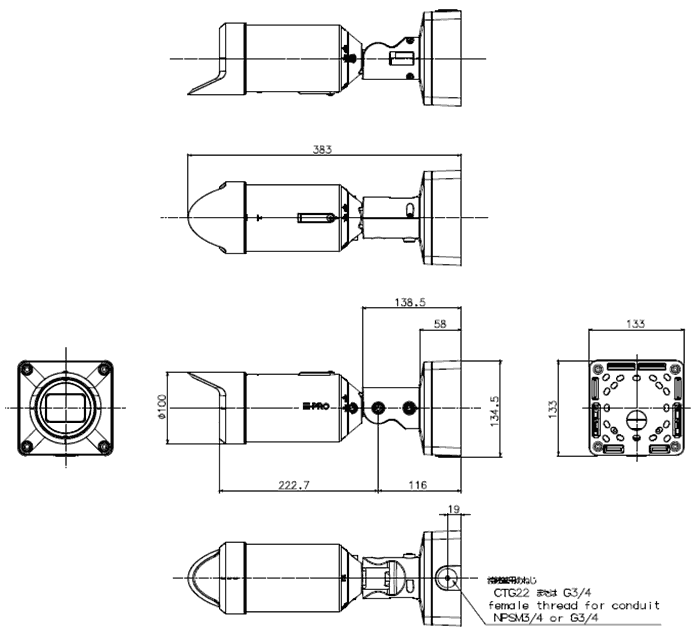

| 寸法 | [幅]133mm [高さ]133mm[奥行き]383mm |
| 質量 | 約2.4kg |
| 仕上げ | 本体：アルミダイカスト/樹脂 i-PROホワイト 外郭ねじ：ステンレス(耐食処理) フロントパネル：PC樹脂 クリア(アドバンスド親水コート対応) |
| 撮像素子 | 約1/2.8型 CMOSセンサー |
|---|---|
| 有効画素数 | 約210万画素|
| 走査面積 | 5.57mm(H)×3.13mm(V) |
| 走査方式 | プログレッシブ |
| 最低照度(カラー) | 0.009lx (50IRE、F1.3、最長露光時間:OFF(1/30s)、AGC：11) 0.0006lx (50IRE、F1.3、最長露光時間:最⼤16/30 s、AGC：11) ※換算値 |
| 最低照度(白黒) | 0lx(50IRE、F1.3、最長露光時間：OFF(1/30s)、AGC：11、IR LED点灯時) 0.005lx(50IRE、FF1.3、最長露光時間：OFF(1/30s)、AGC：11) 0.0004lx(50IRE、FF1.3、最長露光時間：最大16/30s、AGC：11) ※換算値 |
| インテリジェントオート(iA) | On/Off |
| スーパーダイナミック | On/Off、0から31の範囲でレベル設定が可能 ※60fpsモード/50fpsモードに設定した場合はスーパーダイナミック機能はOffとなります。 |
| ダイナミックレンジ | 144dB (スーパーダイナミック On、レベル31) |
| 最大ゲイン | 0から11の範囲でレベル設定が可能 |
| 暗部補正 | 0から255の範囲でレベル設定が可能 |
| 逆光/強光補正 | 逆光補正(BLC)/強光補正(HLC)/Off 0から31の範囲でレベル設定が可能(スーパーダイナミック、インテリジェントオートがOff時のみ) |
| 霧補正 | On/Off 0から8の範囲でレベル設定が可能(インテリジェントオート、コントラスト自動調整がOff時のみ) |
| 光量制御モード | 屋外撮影/フリッカレス(50Hz)/フリッカレス(60Hz)/固定シャッター |
| シャッター速度 | 【60fpsモード】 1/60固定、1/100固定、1/120固定、1/250固定、1/500固定、1/1000固定、1/2000固定、1/4000固定、1/10000固定 【30fps/15fpsモード】 1/30固定、3/120固定、2/100固定、2/120固定、1/100固定、1/120固定、1/250固定、1/500固定、1/1000固定、1/2000固定、1/4000固定、1/10000固定 【50fpsモード】 1/50固定、1/100固定、1/250固定、1/500固定、1/1000固定、1/2000固定、1/4000固定、1/10000固定 【25fps/12.5fpsモード】 1/25固定、3/100固定、2/100固定、1/100固定、1/250固定、1/500固定、1/1000固定、1/2000固定、1/4000固定、1/10000固定 |
| 最長露光時間 | 【60fpsモード】 最大1/4000s、最大1/2000s、最大1/1000s、最大1/500s、最大1/250s、最大1/120s、最大1/100s、最大2/120s、最大1/30s、最大2/30s、最大4/30s、最大6/30s、最大10/30s、最大16/30s 【30fps/15fpsモード】 最大1/4000s、最大1/2000s、最大1/1000s、最大1/500s、最大1/250s、最大1/120s、最大1/100s、最大2/120s、最大2/100s、最大3/120s、最大1/30s、最大2/30s、最大4/30s、最大6/30s、最大10/30s、最大16/30s 【50fpsモード】 最大1/4000s、最大1/2000s、最大1/1000s、最大1/500s、最大1/250s、最大1/100s、最大2/100s、最大1/25s、最大2/25s、最大4/25s、最大6/25s、最大10/25s、最大16/25s 【25fps/12.5fpsモード】 最大1/4000s、最大1/2000s、最大1/1000s、最大1/500s、最大1/250s、最大1/100s、最大2/100s、最大3/100s、最大1/25s、最大2/25s、最大4/25s、最大6/25s、最大10/25s、最大16/25s |
| カラー白黒切換 | Off/On(IR Light Off)/On(IR Light On)/Auto1(IR Light Off)/Auto2(IR Light On)/Auto3(SCC) |
| IR LED Light | High/Middle/Low/Off 最長照射距離：50m |
| ホワイトバランス | ATW1/ATW2/AWC |
| デジタルノイズリダクション | 0から255の範囲でレベル設定が可能 |
| プライバシーゾーン | 有効/無効(ゾーン設定 最大8か所) |
| VIQS | 有効/無効(ゾーン設定 最⼤8か所) |
| 画面内文字表示 | On/Off、最大40文字、最大2行(アルファベット、漢字、ひらがな、カタカナ、数字、記号) |
| 動作検知(VMD) | 有効/無効、4エリア設定可能 |
| 妨害検知(SCD) | 有効/無効、1エリア設定可能 |
| 音検知 | On/Off |
| AI音識別 | 銃声, 悲鳴, クラクション, ガラスが割れる音から選択可能 |
| 画像回転 | 0°(Off)/90°/180°(上下反転)/270° ※320×180解像度がある場合、「90°」、「270°」の設定はできません。 ※0°(Off)」、「180°(上下反転)」の場合は画像回転の設定角度に従ってMONITOR OUT端子のアナログ出力も回転します。 ※ [16：9モード(30fps モード)]または[16：9モード(25fpsモード)]をご使用の場合、「90°」、「270°」の設定が可能となります。 |
| ズーム比 | 光学ズーム：3.1倍(電動ズーム/電動フォーカス) EX光学ズーム：最大9.3倍(3.1〜9.3倍:画像解像度 640×360時) |
|---|---|
| 焦点距離(f) | 2.9-9 mm |
| 最大口径比(F) | 1：1.3(WIDE)〜1：2.5(TELE) |
| フォーカス範囲 | 0.3m〜∞ |
| 絞り範囲 | F1.3〜Close |
| 画角 | [16：9モード] 水平：37°(TELE)〜117°(WIDE)、垂直：21°(TELE)〜62°(WIDE) [4：3モード] 水平：27°(TELE)〜82°(WIDE)、垂直：21°(TELE)〜62°(WIDE) |
| 調整角度 | <天井設置の場合> 水平：±180°(水平(PAN)角で調整) 垂直：0°〜100°(垂直(TILT)角で調整) 傾き：-190°〜+100°(傾き(YAW)角で調整) <壁設置の場合> 水平：±100°(垂直(TILT)角で調整)※ 垂直：±100°(垂直(TILT)角で調整)※ 傾き：-190°〜+100°(傾き(YAW)角で調整) ※水平(PAN)角の調整により水平/垂直を切り替えます。 |
| ネットワーク | 10BASE-T/100BASE-TX、RJ45コネクター |
|---|---|
| 画像解像度 H.265・H.264 JPEG(MJPEG) | 16：9モード(30fpsモード) 16：9モード(60fpsモード) 16：9モード(25fpsモード) 16：9モード(50fpsモード) 1920x1080、1280x720、640x360、320x180 4：3モード(30fpsモード) 4：3モード(25fpsモード) 1280x960、VGA、QVGA 4：3モード(15fpsモード) 4：3モード(12.5fpsモード) 2048x1536※2、1280x960、VGA、QVGA 超解像度技術を使用した解像度。 |
| 画像圧縮方式(H.265・H.264) | 配信モード：固定ビットレート/可変ビットレート/フレームレート指定/ベストエフォート配信 フレームレート： 【60fpsモード】 1fps/3fps/5fps*/7.5fps*/10fps*/12fps*/15fps*/20fps*/30fps*/60fps* 【30fpsモード】 1fps/3fps/5fps*/7.5fps*/10fps*/12fps*/15fps*/20fps*/30fps* 【15fpsモード】 1fps/3fps/5fps*/7.5fps*/10fps*/12fps*/15fps* 【50fpsモード】 1fps/3.1fps/4.2fps* /6.25fps*/8.3fps*/12.5fps*/20fps*/25fps*/50fps* 【25fpsモード】 1fps/3.1fps/4.2fps* /6.25fps* /8.3fps* /12.5fps* /20fps* /25fps* 【12.5fpsモード】 1fps/3.1fps/4.2fps* /6.25fps*/8.3fps*/12.5fps* (フレームレートは、「ビットレート」に制限されます。「*」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります) 1クライアントあたりのビットレート： 64kbps/128kbps*/256kbps*/384kbps*/512kbps*/768kbps*/1024kbps*/1536kbps*/2048kbps*/3072kbps*/4096kbps*/6144kbps*/8192kbps*/10240kbps*/12288kbps*/14336kbps*/16384kbps*/20480kbps*/24576kbps*/--自由入力-- *ビットレートは、「解像度」によって設定可能な範囲が異なります。 画質： ・固定ビットレート、フレームレート指定、ベストエフォート配信の場合： 動き優先/標準/画質優先 可変ビットレートの場合： 0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質 配信方式： ユニキャスト(ポート番号設定：オート)/ユニキャスト(ポート番号設定：マニュアル)/マルチキャスト ※独立して4ストリームの配信設定が可能です。 |
| 画像圧縮方式(JPEG(MJPEG)) | 画質選択：0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質(0〜9の10段階) 配信方式：PULL(静止画更新)/PUSH(MJPEG) 画像更新速度： 【60fpsmode】 0.1fps/0.2fps/0.33fps/0.5fps/1fps/2fps/3fps/5fps/6fps/10fps/12fps/15fps/30 fps/60fps 【30fps mode】 0.1fps/0.2fps/0.33fps/0.5fps/1fps/2fps/3fps/5fps/6fps/10fps/12fps/15fps/30fps 【15fps mode】 0.1fps/0.2fps/0.33fps/0.5fps/1fps/2fps/3fps/5fps/6fps/10fps/12fps/15fps 【50fps mode】 0.08fps/0.17fps/0.28fps/0.42fps/1fps /2.1fps/3.1fps/4.2fps/5fps/8.3fps/12.5fps/25fps/50fps 【25fps mode】 0.08fps/0.17fps/0.28fps/0.42fps/1fps /2.1fps/3.1fps/4.2fps/5fps/8.3fps/12.5fps/25fps 【12.5 fps mode】 0.08fps/0.17fps/0.28fps/0.42fps/1fps/2.1fps/3.1fps/4.2fps/5fps/8.3fps/12.5fps (JPEGとH.265/H.264同時動作時のJPEGフレームレートは制限あり) |
| スマートコーディング | GOP(Group of pictures) 制御 Off/Low(Variable GOP 1s-8s)/Mid(Variable GOP 4s-16s)/Advanced(Fixed GOP 60 seconds with 1 second Key frame)/Frame rate control(Variable GOP 4s-16s with frame rate control) ※Advanced、Frame rate controlは、H.265のみ対応 スマートVIQS On(High)/On(Low)/Off スマートPピクチャ制御 On/Off |
| 音声圧縮方式 | G.726(ADPCM)32kbps/16kbps、 G.711 64kbps、 AAC-LC 64kbps/96kbps/128kbps ※SDメモリーカードへの録音は、AAC-LC(Advanced Audio Coding - Low Complexity)のみ使用します。 |
| 配信量制御 | 制限なし/64kbps/128kbps/256kbps/384kbps/512kbps/768kbps/1024kbps/2048kbps/4096kbps/6144kbps/8192kbps/10240kbps/15360kbps/20480kbps/25600kbps/30720kbps/35840kbps/40960kbps/51200kbps |
| 対応プロトコル | IPv6：TCP/IP、UDP/IP、HTTP、HTTPS、SSL/TLS、SMTP、DNS、NTP、SNMPv1/v2/v3、DHCPv6、RTP、MLD、ICMP、ARP、IEEE 802.1X、DiffServ、LLDP、FTP、SFTP、MQTT IPv4: TCP/IP、UDP/IP、HTTP、HTTPS、SSL/TLS、RTSP、RTP、RTP/RTCP、SMTP、DHCP、DNS、DDNS、NTP、SNMPv1/v2/v3、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ, SRTP、LLDP、FTP、SFTP、MQTT |
| セキュリティ | ユーザー認証、ホスト認証、HTTPS |
| 最大接続数 | 14※(カメラへ同時接続できるセッション数) ※条件による |
| マルチスクリーン | 同時に16台のカメラの画像を表示(自カメラ含む) |
| 動作確認済みmicroSDメモリーカード | microSDXCメモリーカード：64GB、128GB、256GB、512GB microSDHCメモリーカード：4GB、8GB、16GB、32GB microSDメモリーカード：2GB |
| 携帯端末/タブレット端末対応 | iPad/iPhone(iOS 8以降)、Android™ 端末 |
| 対応OS | Microsoft Windows 11(日本語版)、Microsoft Windows 10(日本語版) |
|---|---|
| 対応ブラウザ | Microsoft Edge
