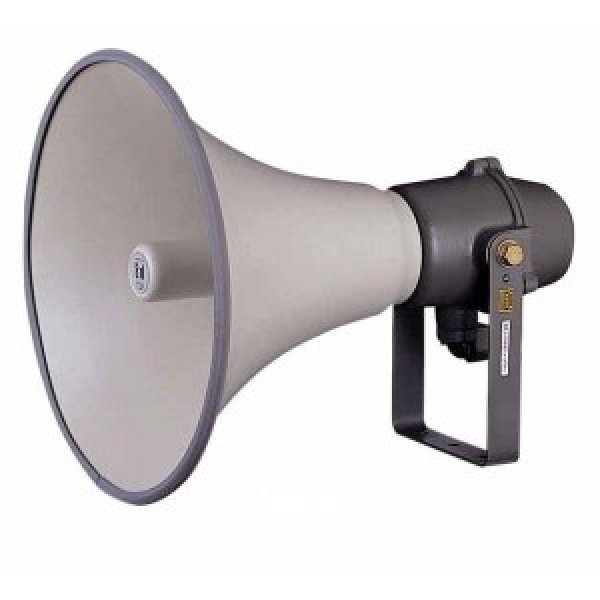

TOA TP-M15E 安全増防爆型ホーンスピーカー 15W [TP-M15E]

メーカー：ＴＯＡ
品名：安全増防爆型ホーンスピーカー　１５Ｗ
品番：TP-M15E

特徴
●正常な使用状態では、爆発性雰囲気の点火源となり得る電気火花、高温部を発生しない電気機器について、
これらが発生するおそれのないように電気的、機械的および温度的に安全度を高めた安全増防爆スピーカーです。

仕様

定格入力	15Ｗ
定格インピーダンス	670Ω（15Ｗ），1ｋΩ（10Ｗ），2ｋΩ（5Ｗ）
出力音圧レベル	104ｄＢ（1Ｗ，1ｍ）
周波数特性	300〜5.5ｋＨｚ
スピーカー種別	Ｌ級（消防施行規則　音声警報音第2シグナルでの測定で92ｄＢ（Ａ）以上）
音響パワーレベル	104ｄＢ（1Ｗ）
指向特性区分	Ｎ（0°以上15°未満　Ｑ＝20，15°以上30°未満　Ｑ＝4，30°以上60°未満　Ｑ＝0．5，60°以上90°以下　Ｑ＝0．3）
発火度	G4
引出導線	φ９．３ ｍｍ　２種クロロプレン　キャプタイヤコード
ボイスコイル上昇温度	60℃以下
仕上	ホーンＡ筒，Ｂ筒：アルミ　アイボリー（マンセル１０ＹＲ７．５／１．５近似色）
	その他：アルミ鋳物　ダークブラウン（マンセル５ＹＲ３／１近似色）
	アングル：亜鉛表面処理圧延鋼板（ＳＥＣＣ，ｔ３．２）
寸法	φ392×475（Ｄ）ｍｍ
質量	4.9ｋｇ
その他	ＪＩＳ　Ｃ　5504（ホーンスピーカー）に準じる
標準的環境条件	温度：－２０ ℃〜＋４０ ℃，標高：１ ｋｍ以下
	相対湿度：４５ ％〜８５ ％）
	その他：防爆電気設備に特別な考慮を必要とするほどの粉塵，腐食ガス，振動などが存在しないこと。

設置場所
※危険場所の分類のうち、２種場所のみで使用できます。

　・異常状態で可燃性ガスおよび可燃性液体の蒸気と空気が混合し、爆発限界内にある状態の雰囲気を生成する可能性がある場所を対象としています。

　使用できる場所の具体例

　・容器類が腐食、劣化などのために破損して爆発性ガスが漏出する可能性がある場所。

　・誤操作によって爆発性ガスを放出したり、異常反応などによって高温、高圧となって爆発性ガスが漏出する可能性がある場所。

　・強制換気装置が故障したとき爆発性ガスが滞留して爆発性雰囲気を生成する可能性がある場所。

　・通常状態で爆発性雰囲気を生成する可能性がある場所の周辺、または隣接する室内で、爆発性ガスがまれに侵入する可能性がある場所。

※通常の運転、操作で爆発性雰囲気が周期的または時々生成される可能性がある場所では使用できません。
