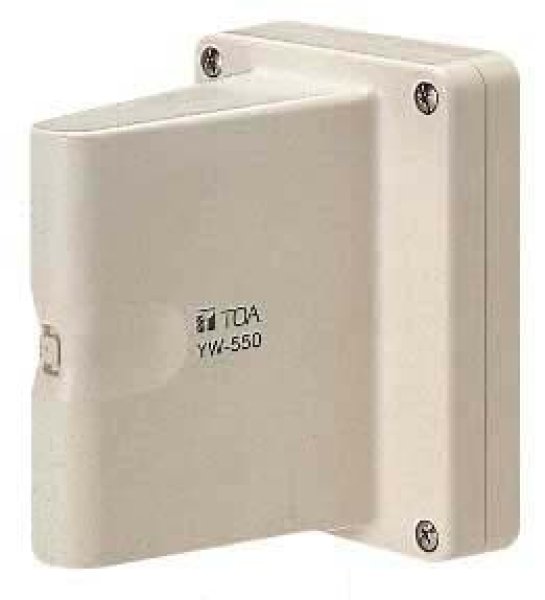

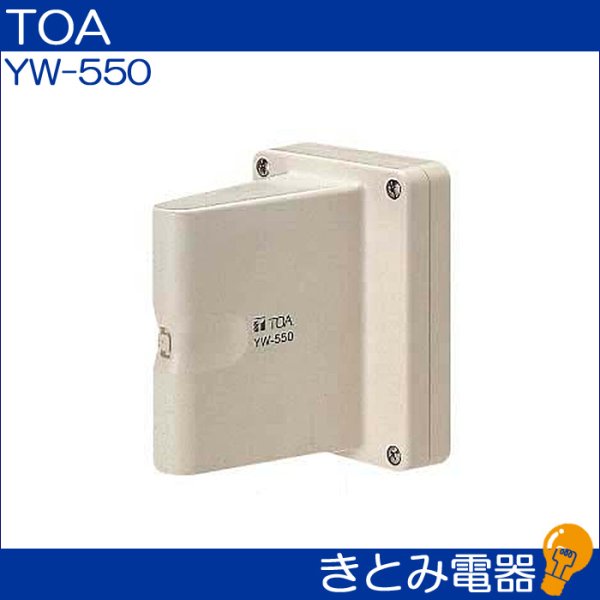

TOA YW-550 ワイヤレスアンテナ [YW-550]
TOA YW-550 ワイヤレスアンテナ
[YW-550]
販売価格: 15,700円(税込)
希望小売価格: 28,490円
完売
商品詳細
メーカー：TOA
品番：YW-550
品名：ワイヤレスアンテナ
●TOA 800MHz帯専用
●壁面取付用
●ブースター内蔵
■YW-550の仕様
※使用するケーブルは5Ｃ－ＦＢ、7Ｃ－ＦＢ等の低損失タイプをご使用ください。
※同軸ケーブル（5Ｃ－ＦＢ、7Ｃ－ＦＢ等）をワイヤレスチューナー、混合分配器およびアンテナブースター側に接続するときは、ＢＮＣプラグ（別売）をご使用ください。
※屋外設置の際は、雨よけのある場所に設置してください。防滴構造（ＩＰＸ2）ですが、取付架台と壁面との間およびスイッチツマミの部分をシーリング材でふさいでください。または、樹脂製防水形電工ＢＯＸに収納して下さい。
品番：YW-550
品名：ワイヤレスアンテナ
●TOA 800MHz帯専用
●壁面取付用
●ブースター内蔵
■YW-550の仕様
| 電源 | ＤＣ7〜12 Ｖ（アンプ，チューナー本体から供給） |
| 消費電流 | 15 ｍＡ（9 Ｖ時） |
| 受信周波数範囲 | 806〜810 ＭＨｚ |
| ダイポール比相対利得 | 約＋8 ｄＢ（ブースターアンプ含む） |
| アッテネーター | 0，－10，－20 ｄＢ（公称） |
| ＶＳＷＲ | 2．6以下 |
| 出力インピーダンス | 75 Ω |
| 出力端子 | 取付ねじにより同軸ケーブルを直付け |
| 取付穴ピッチ | 83．5 ｍｍ |
| 使用温度範囲 | －10 ℃〜＋50 ℃ |
| 防水性能 | ＩＰＸ2 |
| 仕上 | ＡＥＳ樹脂 オフホワイト（マンセル5Ｙ8．8／1．2近似色） |
| 寸法 | 105（Ｗ）×140（Ｈ）×126（Ｄ） ｍｍ |
| 質量 | 300 ｇ |
| 付属品 | 木壁用セルフタップねじ（呼び4×25）…2，電工ボックス用ねじ（Ｍ3．5×20）…2，シールド用ゴム…1 |
※使用するケーブルは5Ｃ－ＦＢ、7Ｃ－ＦＢ等の低損失タイプをご使用ください。
※同軸ケーブル（5Ｃ－ＦＢ、7Ｃ－ＦＢ等）をワイヤレスチューナー、混合分配器およびアンテナブースター側に接続するときは、ＢＮＣプラグ（別売）をご使用ください。
※屋外設置の際は、雨よけのある場所に設置してください。防滴構造（ＩＰＸ2）ですが、取付架台と壁面との間およびスイッチツマミの部分をシーリング材でふさいでください。または、樹脂製防水形電工ＢＯＸに収納して下さい。
