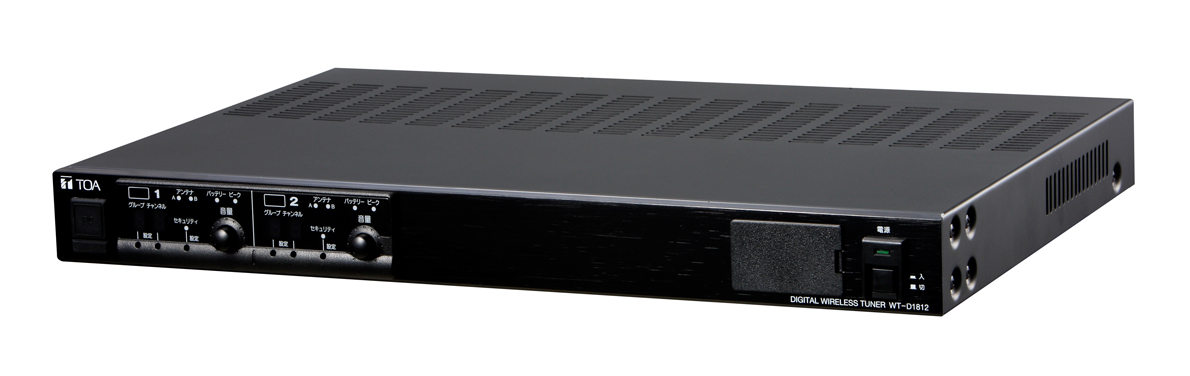

TOA　WT-D1812　デジタルワイヤレス受信機 [WT-D1812]

メーカー：TOA
品番：WT-D1812
品名：800 ＭＨｚ帯ワイヤレス受信機

ＰＬＬシンセサイザー方式による８００ ＭＨｚ帯のデジタルワイヤレスチューナー
ラック取付金具ＭＢ－１５Ｂ（別売）を用いてラック取付も可能です。
混信やノイズに強いデジタル受信方式を採用することで安定した電波受信が可能
また接点出力を使用した外部機器の制御や、メンテナンスソフトウェアによるシステムの状態監視機能等

●デジタル800ＭＨｚ帯ＰＬＬワイヤレス
●マイク2本まで受信可能。WTU-1810　1台増設時
●ＷＴＵ－1810　1台内蔵、1台増設で最大2波まで受信できます。
●周波数安定度の高いPLLシンセサイザー方式
●受信感度切換え方式により近隣多チャンネル使用が可能。
●アンテナ入力端子には、アンテナブースターＹＷ－１０００（別売）を
　Ａ１・Ａ２合計で３台、Ｂ１・Ｂ２合計で３台まで接続できます。
　また、各端子ごとに直列に２台まで接続できます。

■仕様

電源	ＡＣ100 Ｖ　50／60 Ｈｚ
消費電力	２０ Ｗ以下（ＷＴＵ－Ｄ１８１０　２台使用時）
受信周波数	800 ＭＨｚ帯
受信感度	２４ ｄＢμＶ以下（ビットエラーレート１Ｅ－５以下）
ＳＮ比	９５ ｄＢ以上（Ａカーブ使用）
アンテナ入力	７５ Ω　ＢＮＣジャック（アンテナ供給電源　ＤＣ９ Ｖ　最大６５ ｍＡ）
アンテナ入力ＡＴＴ	０ ｄＢ／－１０ ｄＢ　２段階切換
単独出力	定格出力：－１０ ｄＢ（＊１）　６００ Ω　電子バランス、ＸＬＲ－３－３２相当品（－３６ ｄＢＦｓ入力時）　音量調節ツマミ最大
	音量調節器最大
ミキシング出力	定格出力：－１０ ｄＢ（＊１）（ライン）／－６０ ｄＢ（＊１）（マイク）　６００ Ω　２段階切換
	３極ホーンジャック：電子バランス（３極プラグ）／不平衡（２極プラグ）
ミキシング入力	定格入力：－１０ ｄＢ（＊１）　６００ Ω　不平衡　２極ホーンジャック
接点出力	２系統　無電圧メイク接点　接点容量：ＤＣ３０ Ｖ／０．５ Ａ　着脱式ターミナルブロック（８Ｐ）
周波数特性	50 Ｈｚ〜12 ｋＨｚ
使用温度範囲	－10 ℃〜＋50 ℃
使用湿度範囲	30 ％〜85 ％ＲＨ（ただし結露のないこと）
仕上	パネル：アルミ　ヘアライン　黒（マンセルＮ１．０近似色）
	ケース：表面処理鋼板　黒（マンセルＮ１．０近似色）　塗装
寸法	４２０（Ｗ）×４５．９（Ｈ）×３００．７（Ｄ） ｍｍ
質量	4.0 ｋｇ
付属品	電源コード（２ ｍ）…１，カラーマーク（１５種類）…１，ホーンプラグ付きコード（１ ｍ）…１，設定用ドライバー…１，着脱式ターミナルプラグ（４Ｐ）…１
別売品	デジタルワイヤレスチューナーユニット：ＷＴＵ－Ｄ１８１０（１台増設可）
	ラックマウント金具：ＭＢ－15Ｂ
	ＢＮＣプラグ（１個入）：ＹＡ－６４１（ねじ止めタイプ），ＹＡ－６４２（ハンダ付けタイプ）

※アナログワイヤレスシステム（ＷＭ－１２２０，ＷＭ－１３２０他）とは通信できません。
